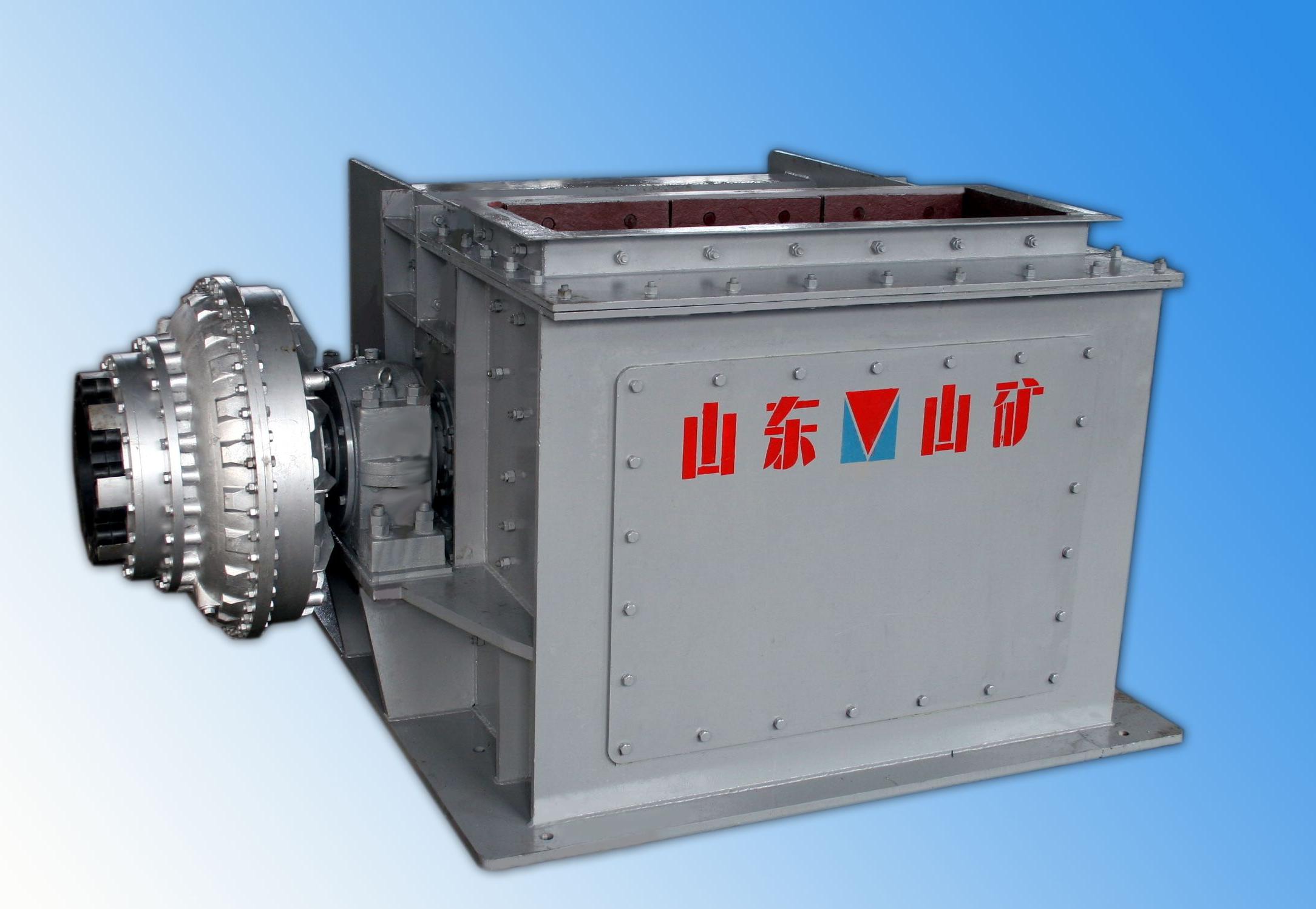

Кольцевая молотковая дробилка 1000×1000 мм
Type PCH 1010 Ring Hammer Crusher is suited for breaking all kinds of brittle material, with maximum anti-pressure strength no more than 12MPa and surface moisture content within 9%, like coke coal, coal, shale, slag and loose limestone etc,.
Кольцевая молотковая дробилка в основном состоит из рамы, передаточного вала, ротора, противоударной полости и других частей. Корпус тяжелой молотковой дробилки сварен со стальной пластиной, которая разделена на верхнюю и нижнюю части, которые соединены болтами. Для того чтобы избежать износа и деформации внутренней стенки коробки под воздействием материала, корпус инкрустирован защитной футеровочной плитой.
Ротор состоит из вала ротора, диска, вала молота, кольцевого молота, дощатого молота и других частей. Ось ротора оснащена диском, диск оснащен осью молота, кольцо молота, пластина молота висит на оси молота, когда ось ротора вращается, кольцо молота, пластина молота находится с вращением. Когда ротор вращается с высокой скоростью, кольцевой молоток и пластинчатый молоток разбивают материал под действием центробежной силы. Вращающийся вал поддерживается обоими подшипниками, которые установлены с обеих сторон коробки и закреплены болтами.
Имя | Параметр | |
Длина ротора X（mm） | φ1000×1000 | |
Макс. размер подачи（mm） | 300 | |
Измените размер разгрузочного шлюза（mm） | 30 | |
Вместимость（m³/h） | 130-200 | |
Двигатель | Тип | Y315L1—8 |
Мощность（KW） | 90 | |
революция（r/min） | 740 | |
Размер(L*W*H)（mm） | 3550×2000×1500 | |
Вес оборудования (без двигателя)（Kg） | 6100 | |
